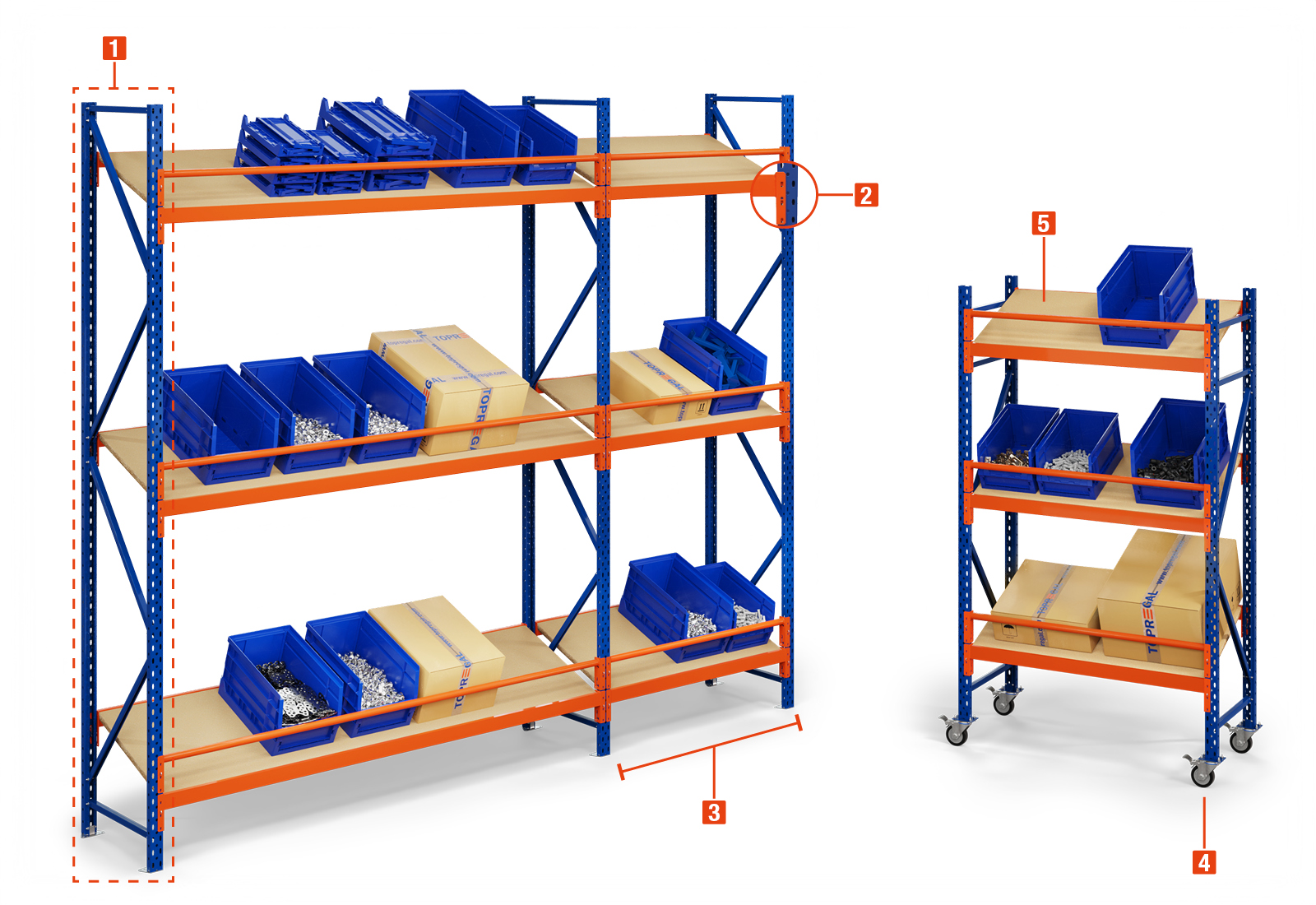

Scaffalatura inclinata tipo SR1500
- Altezza scaffale 2m - 4m
- Ideale per lo stoccaggio di contenitori aperti, scatole Schäfer e minuteria.
- Le traverse sono i supporti di carico di una scaffalatura inclinata. Regolabili in altezza individualmente con incrementi di 5 cm. Disponibili in 110 cm e 220 cm
- Scaffali inclinati con travi rotonde che proteggono dalle cadute
- Scaffali in legno per lo stoccaggio ottimale di prodotti secchi, come scatole di cartone o scatole di immagazzinaggio.
- Travi rotonde per proteggere la merce immagazzinata dalla caduta
- Disponibile anche come scaffale inclinato mobile
Design modulare- Montaggio semplice
- Miglior prezzo
- Tutti i componenti sono inclusi
Design modulareArea di download
I nostri scaffali inclinati e le loro versioni
Verniciato per uso interno
Panoramica: Scaffalatura verticale LR2000
Montanti laccati
Dimensioni dei montanti
Scaffali inclinati: mobili o fissi?
La base regolabile in altezza con rotelle consente di regolare l'altezza delle scaffalature inclinate mobili fino a 40 cm. Si ottengono così altezze regolabili individualmente da 85 cm a 254 cm, a seconda del tipo e delle dimensioni di base selezionate.

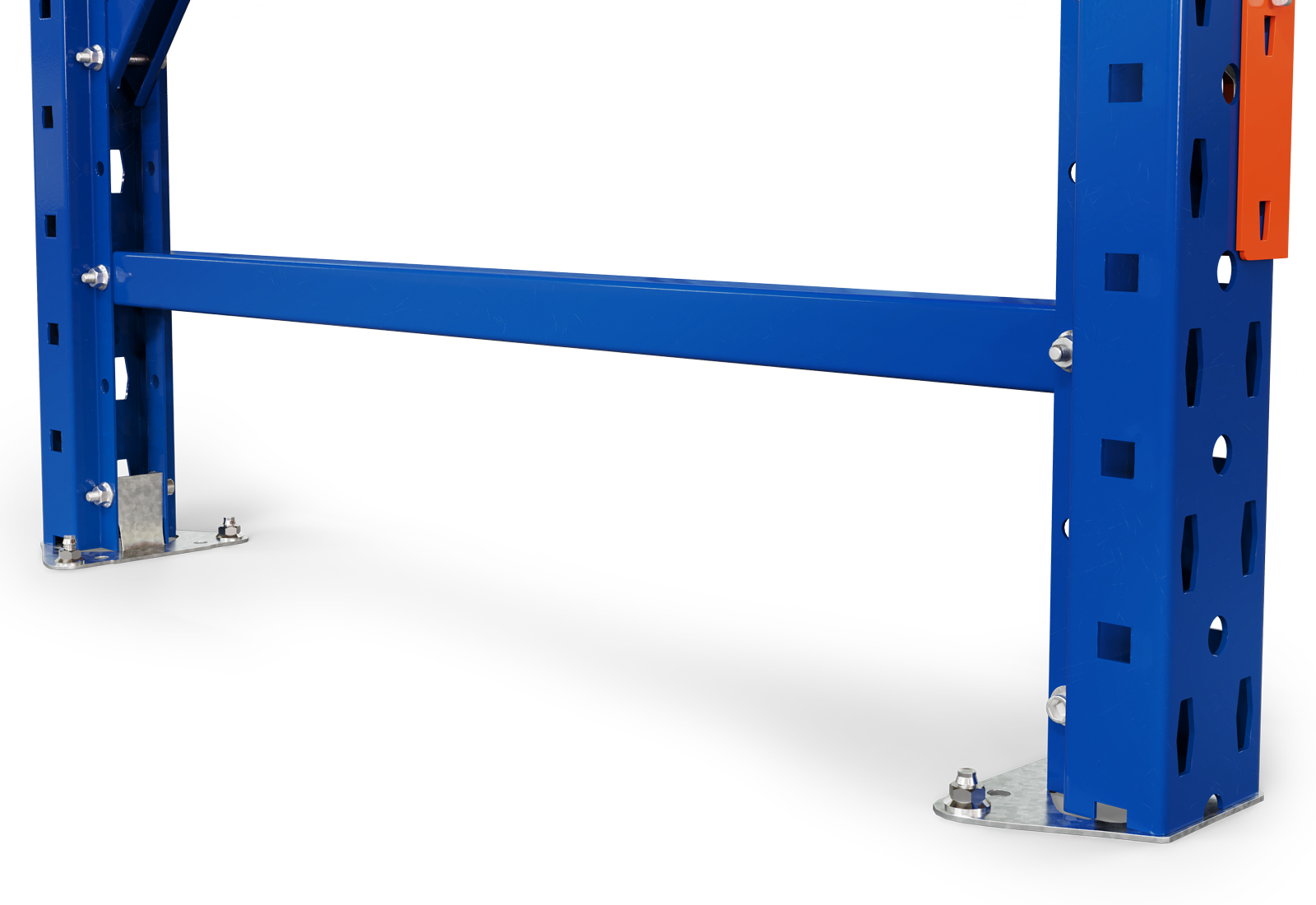

Scaffalature inclinate fisse

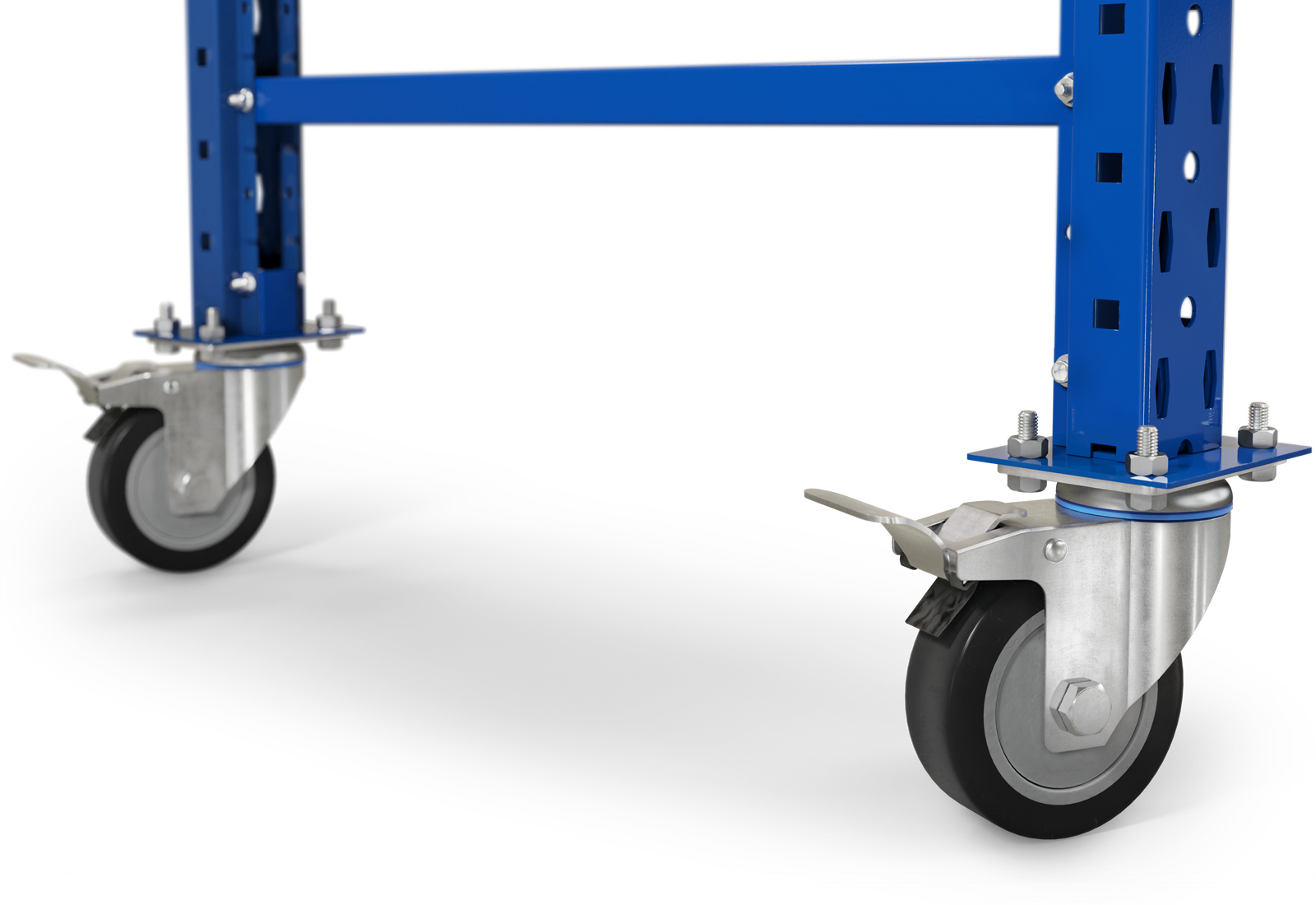

Scaffalature mobili inclinate con base regolabile in altezza

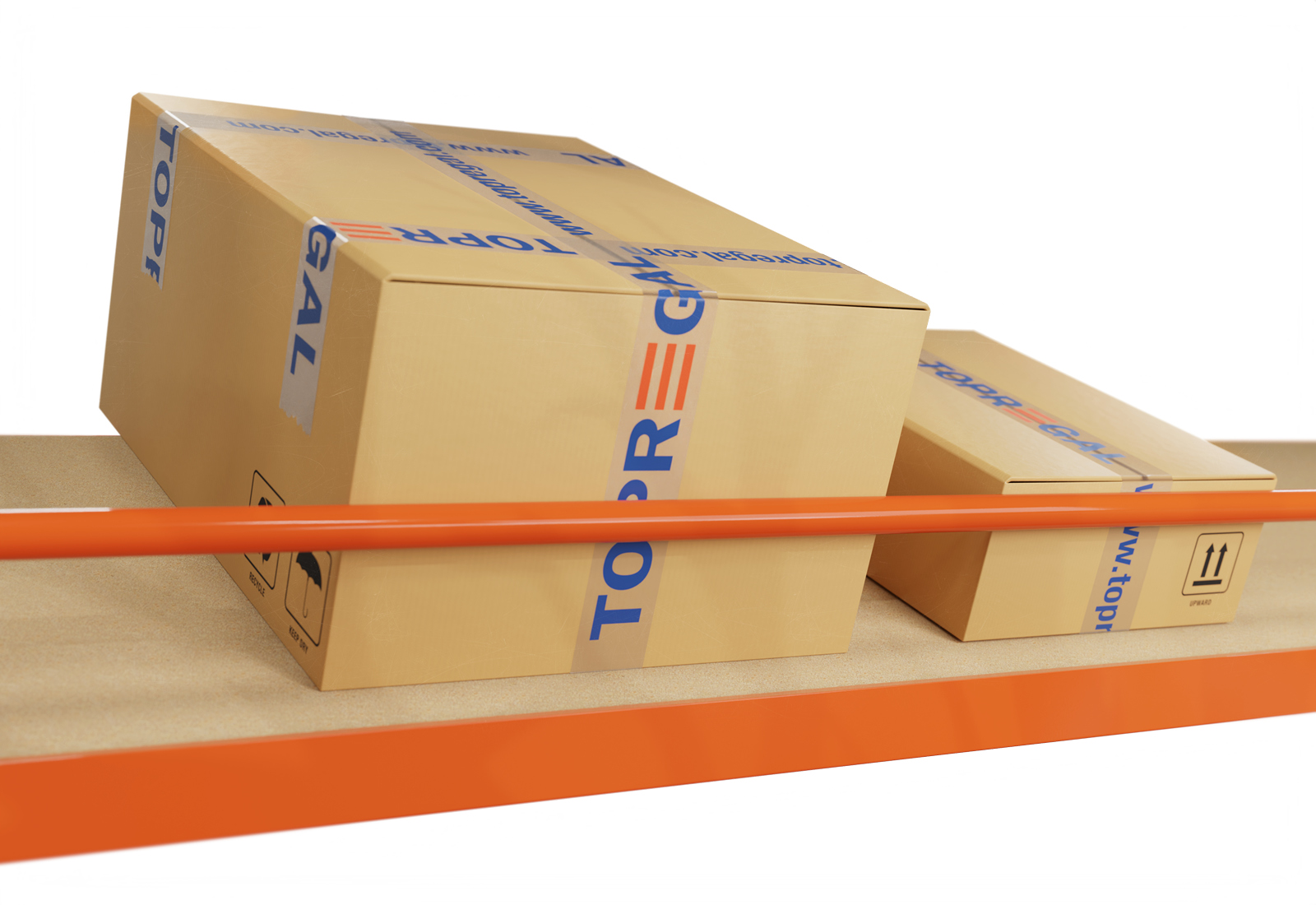

Assicurato contro la caduta
Le scaffalature inclinate sono fornite di serie con travi tonde che ne impediscono la caduta. Il ripiano inclinato è sospeso con un angolo di 20 gradi.

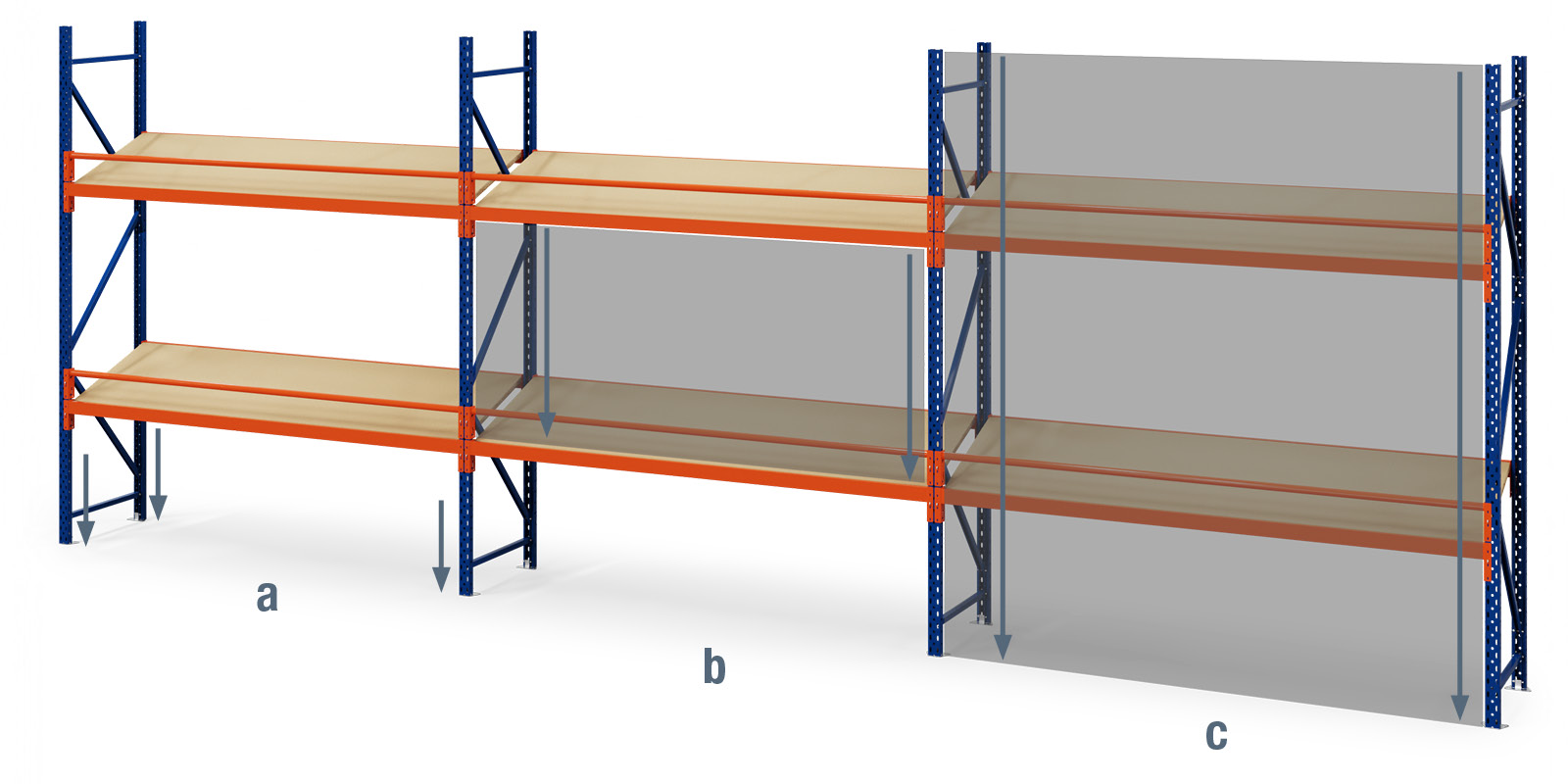

Carico della scaffalatura, del ripiano e del punto di appoggio
Carico della scaffalatura fissa max. 1500 kg
Carico del ripiano mobile max. 500 kg
- Portata totale tra 2 montanti
Carico del ripiano max. 300 kg per livello
- Capacità di carico totale per livello di traslazione o per ripiano
Carico puntuale per piastra di base con carico uniformemente distribuito max. 1000 kg
- Carico puntuale generato dal montante sul pavimento
Montaggio dei montanti
Informazioni tecniche

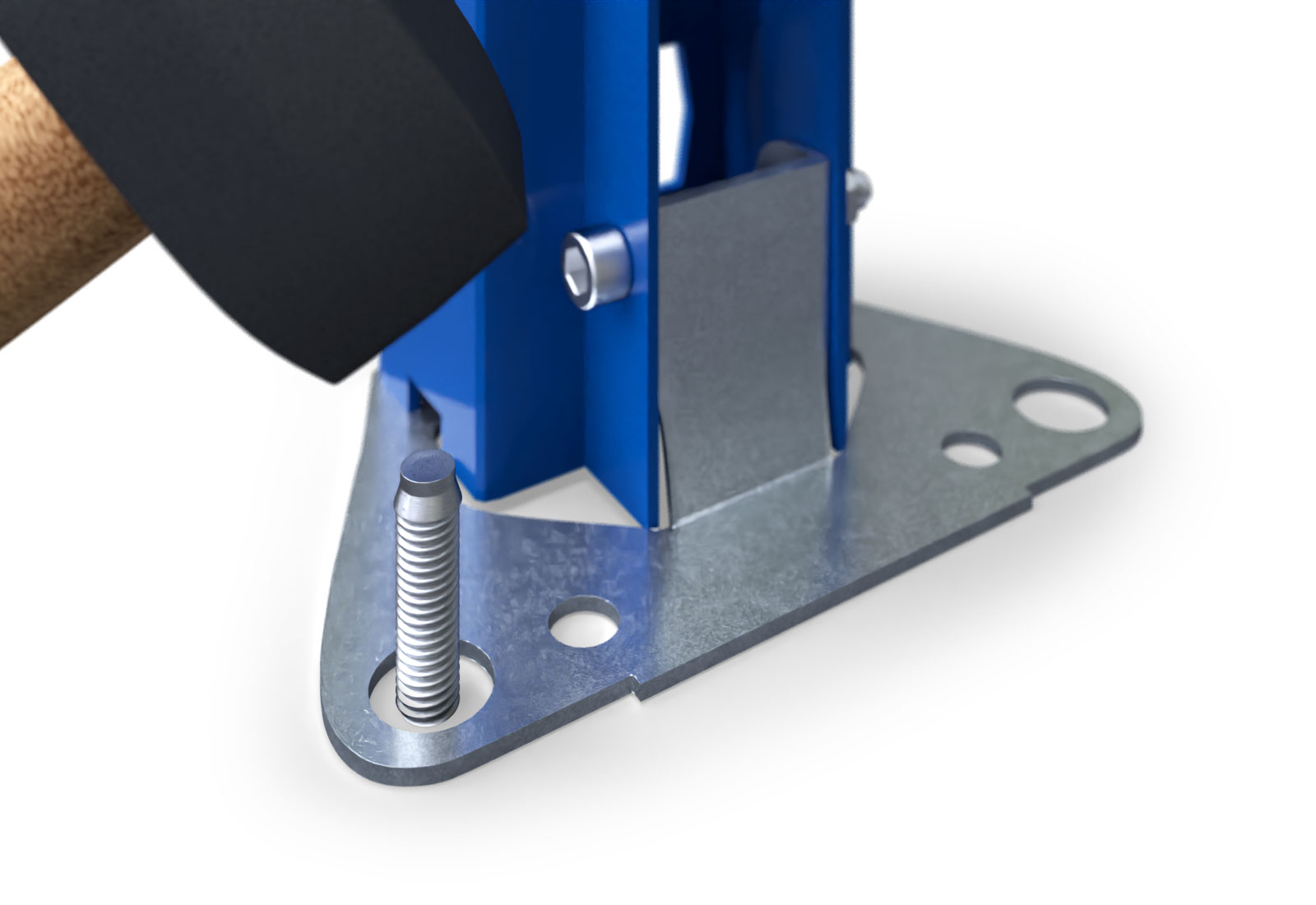

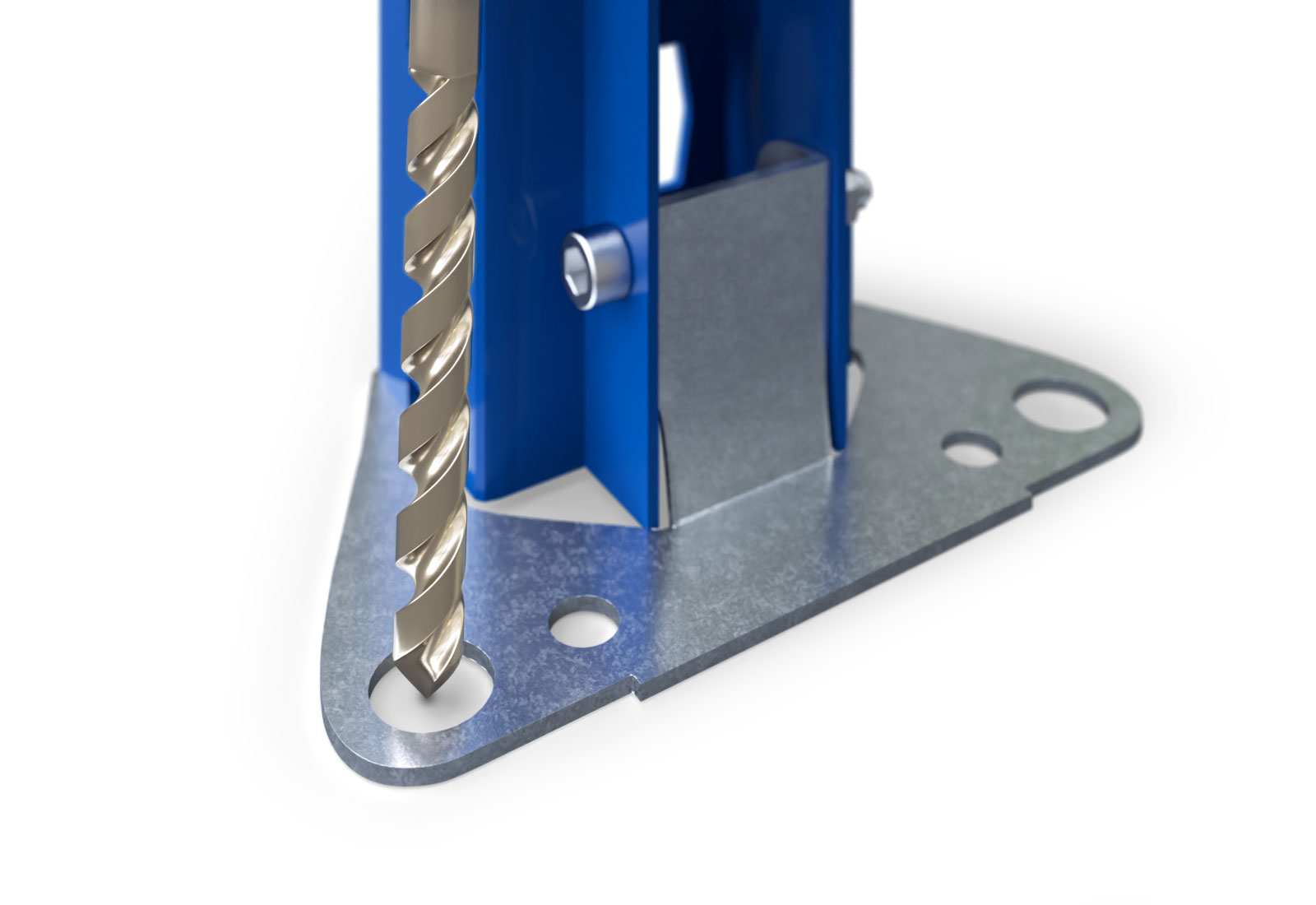

Piastra di ancoraggio al pavimento
Il fissaggio del pavimento avviene tramite tasselli M8x55
- Fori: Ø 8 mm, profondità 80 mm
- Soffiare i fori
- Inserire l'ancoraggio a bullone nel foro praticato
- Serrare il dado con una chiave aperta o un attrezzo simile.
Se l'altezza del livello del ripiano superiore è inferiore a cinque volte la profondità del ripiano, non è necessario fissare o assicurare il ripiano contro il ribaltamento. Assicurarsi che i bulloni di ancoraggio siano fissati correttamente. Il nostro team di montaggio interno sarà lieto di occuparsi del corretto assemblaggio dei vostri scaffali per pneumatici.
Design modulare
Grazie al design modulare, è possibile aggiungere e ampliare una scaffalatura esistente in qualsiasi momento.

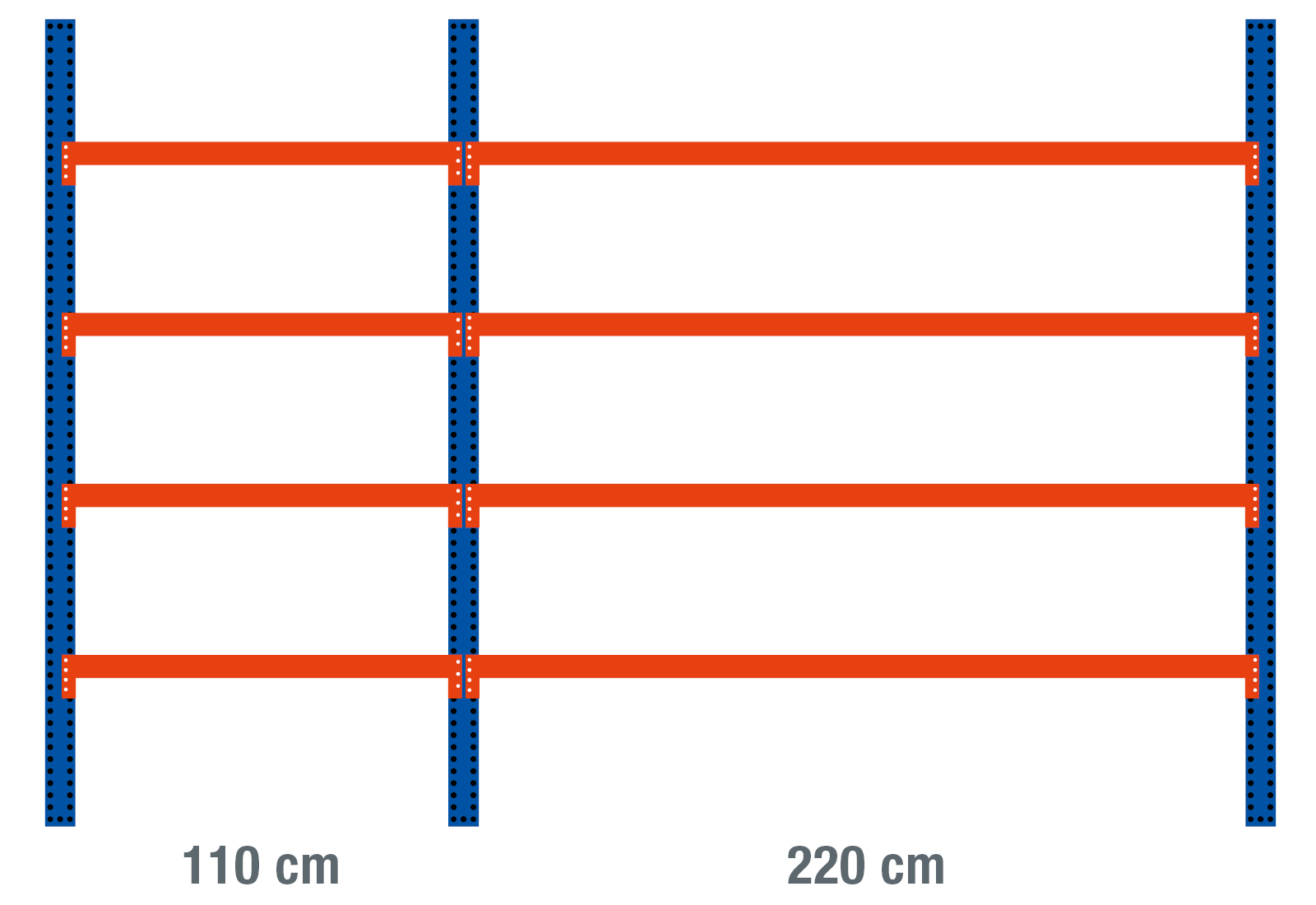

Distanza dal centro
- L'interasse descrive la larghezza di una scaffalatura e la distanza tra due montanti.
- Offriamo dimensioni dell'asse in larghezze di 110 e 220 centimetri.
- Gli interassi possono essere liberamente combinati tra loro.
- Configurate individualmente le scaffalature inclinate con le lunghezze desiderate. Grazie al design modulare, la scaffalatura può essere ampliata in qualsiasi momento.
Montaggio di travi e supporti
Informazioni tecniche

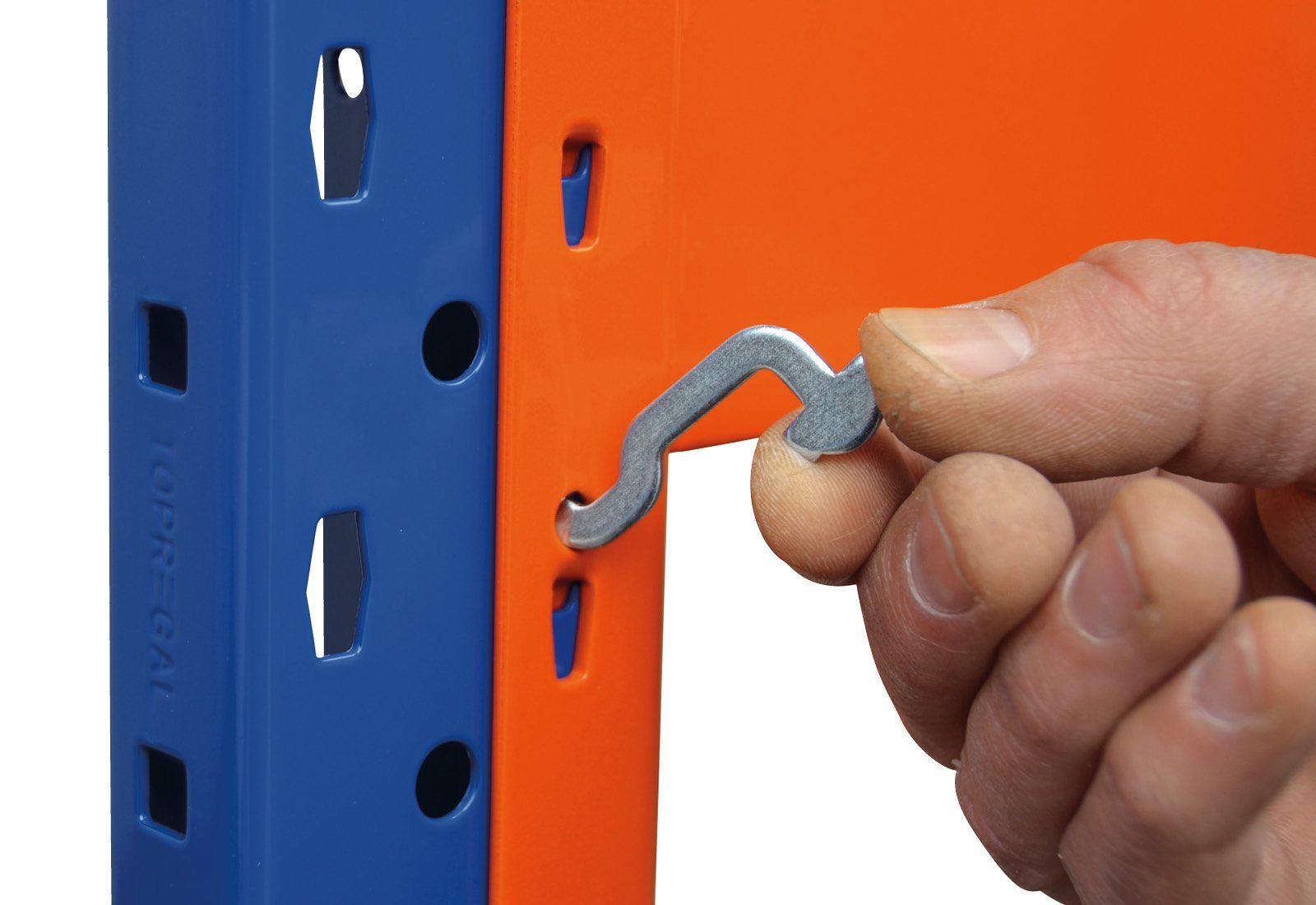

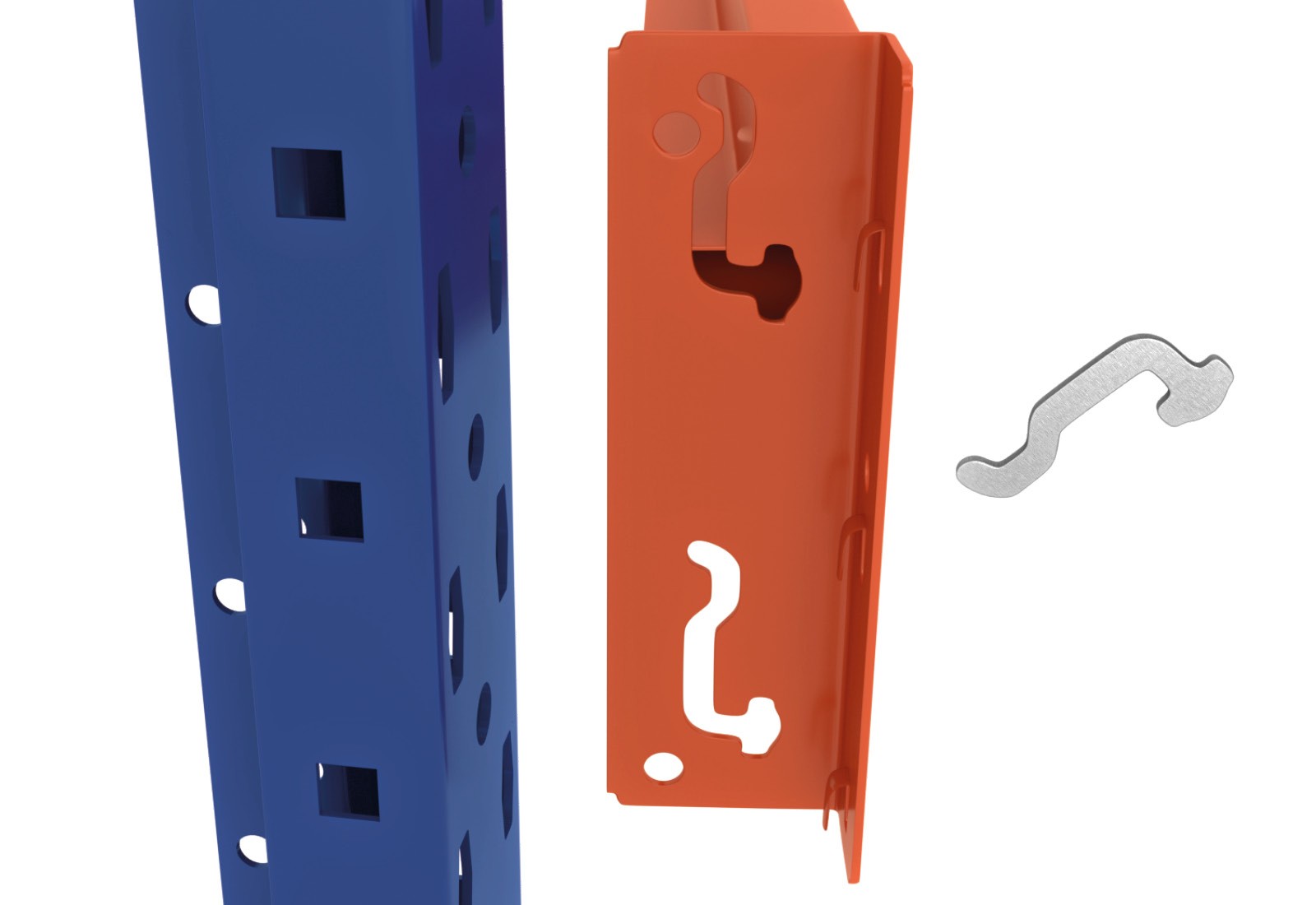

Fissaggio delle travi
Sono necessari i singoli componenti: Montante dello scaffale premontato, traversa, perno di bloccaggio
Predisporre i montanti preassemblati, appendere le traverse su entrambi i lati all'altezza desiderata nel profilo del montante e inserire i perni di bloccaggio nel foro previsto nella traversa. Le traverse sono appese in una griglia di 50 millimetri. Assicurarsi che l'ultima traversa sia montata almeno 50 centimetri prima della fine del montante.
Distanziali
Montaggio a parete / collegamento
Distanziatore di 20 centimetri per il fissaggio dei ripiani alla parete.
Distanziale per il posizionamento parallelo delle file di scaffali per pneumatici. In alternativa, i ripiani possono essere avvitati direttamente senza distanziatore.
Colore: blu della scaffalatura superiore (corrisponde a RAL 5010).
Per altezze del montante della scaffalatura fino a 2,5 metri, si consiglia l'uso di due distanziatori.
A partire da un'altezza di 3 metri, si consiglia l'uso di tre distanziatori.
Tutti i materiali di montaggio sono inclusi nel prezzo e nella fornitura.
Sicurezza operativa / normativa - DIN EN 15635, DGUV 108-007
Protezione anticollisione per scaffalature
Protezione anticollisione per evitare possibili danni al montante della scaffalatura.
Le aree angolari devono essere dotate di una protezione anticollisione in conformità alla norma DIN EN 15365 e DGUV 108-007 per il traffico di carrelli elevatori.
La nostra protezione anticollisione è testata e certificata in conformità alla norma DGUV 108-007 (ex BGR234).
Ogni protezione anticollisione viene fornita con quattro tasselli per il fissaggio al pavimento.
Esempi di configurazioni possibili
Esempi di applicazione
Accessori - adatti per SR1500
Stoccaggio ottimale di piccoli pezzi in scaffali angolari
Le scaffalature inclinate sono spesso utilizzate per lo stoccaggio e la distribuzione di piccoli pezzi. I vantaggi dei ripiani inclinati sulla base di uno scaffale di stoccaggio sono evidenti. L'addetto al magazzino può vedere immediatamente lo stock di merci, gli articoli sfusi possono scorrere direttamente sul davanti e quindi lo spazio di stoccaggio viene sfruttato in modo ottimale.
Il principio dello scaffale inclinato deriva dal metodo giapponese di ottimizzazione dei processi Kanban. In questo caso, le merci rimosse vengono rifornite direttamente secondo il principio del fetch. Non sorprende quindi che il ripiano inclinato sia noto anche come ripiano Kanban. Le merci prelevate possono essere riempite direttamente dal retro e, grazie all'angolo di 20° del ripiano, scorrono automaticamente in avanti, dove il supporto del tubo rotondo di sicurezza mantiene le merci in posizione e sempre nello stesso punto, pronte per essere prelevate. In questo modo, i pezzi immagazzinati da più tempo possono essere rimossi per primi e la merce non deve essere riordinata.
I pezzi molto piccoli, come le viti, sono conservati in modo sicuro in contenitori aperti o in scatole di cartone facilmente visibili. TOPREGAL offre accessori per scaffali inclinati e contenitori a giorno di varie dimensioni, a seconda della merce da immagazzinare, oppure un set più economico con diversi contenitori a giorno ripiegabili. Esiste anche una soluzione pratica per etichettare la merce immagazzinata nello scaffale inclinato, soprattutto nelle zone più alte e non facilmente visibili a occhio nudo: il nastro magnetico riscrivibile.
Indipendentemente dal fatto che lo scaffale inclinato sia appoggiato a una parete su un lato o che sia installato al centro del magazzino come scaffale doppio inclinato, se si desidera ampliarlo in seguito, è possibile farlo in qualsiasi momento grazie alla semplice struttura modulare. Per chi ama la massima flessibilità, è possibile acquistarlo anche nella variante con ripiano inclinato mobile o montarlo successivamente con un set di rotelle. Per questo, è meglio contattarci brevemente.
